Bombas para tractor
Construcción
La parte hidráulica y la caja de desmultiplicación han sido fabricados en fundición gris o nodular. En el interior de la caja desmultiplicadora lleva cuatro cojinetes oportunamente seleccionados de acuerdo con sus dimensiones, que sostienen un par de engranajes dentados helicoidalmente y el correspondiente eje de toma de fuerza; todo ello, fabricado en aceros especiales tratados y cementados, funcionando en baño de aceite. Esta Caja de desmultiplicación va en contacto directo con el agua, lo que proporcionar su refrigeración, llevando en el eje piñón su correspondiente empaquetadora para evitar el paso del agua al aceite. Los rodetes se fabrican en fundición gris y pueden ser abiertos o cerrados dependiendo del tipo de bomba. Las Carcasas, tuercas y racores para la fijación de la manguera son fabricados en fundición gris o aluminio.

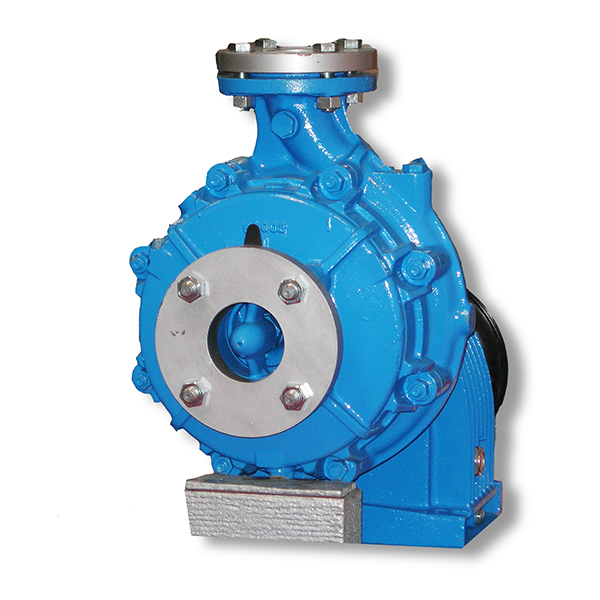

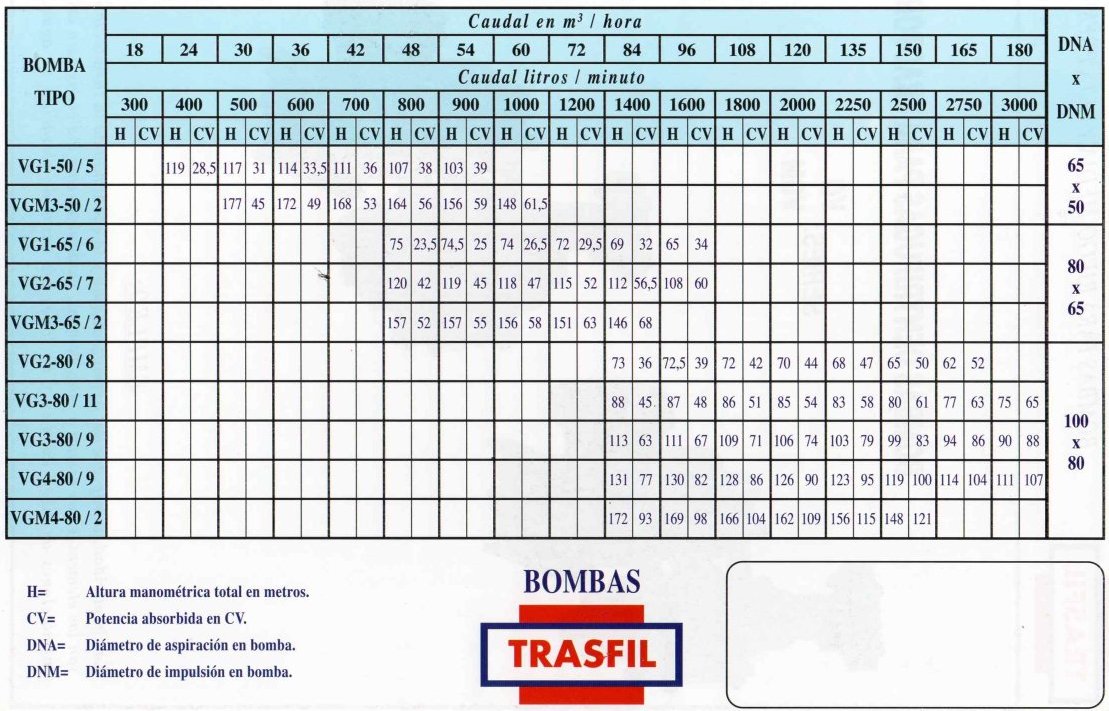

Bomba centrífuga de eje horizontal con multiplicador de giro adaptada a la fuerza del tractor (MEDIA Y ALTA PRESIÓN)

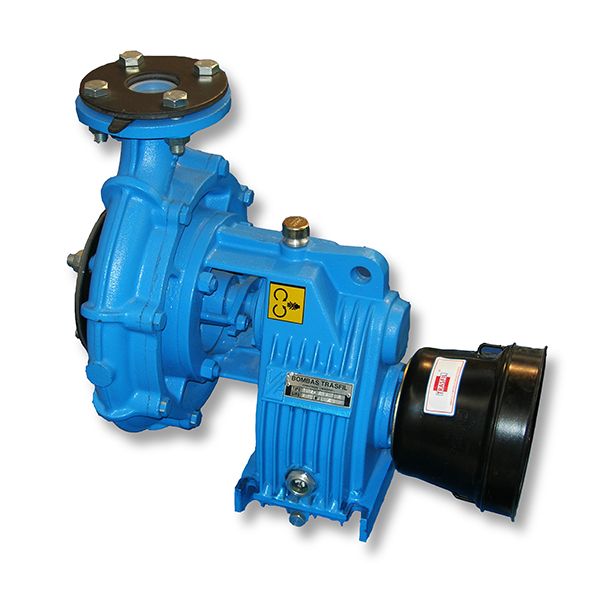

Serie VG-VGM
Bomba centrífuga de eje horizontal con multiplicador de giro adaptada a la fuerza del tractor (BAJA PRESIÓN)

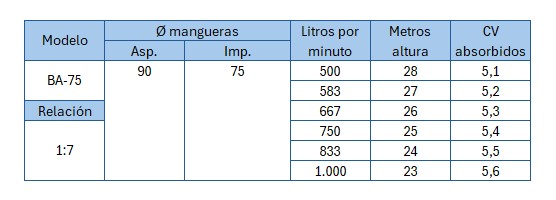

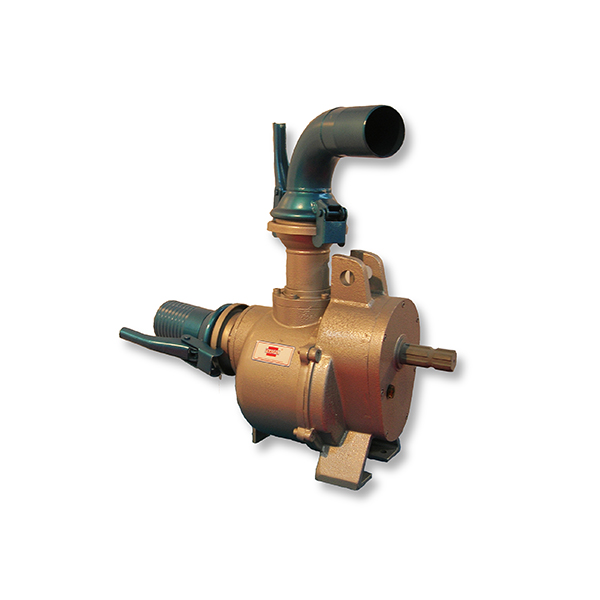

Modelo BA-75 Patas
MOD. BA-75 (AUTOASPIRANTE)
Para pequeños riegos, transporte de agua o de estiércol líquido.
VERSIONES
A toma de fuerza de tractor de 540 r.p.m.:
- BA-75 (suspendida). At. de F. y 3º punto
- BA-75 («patas»), para funcionamiento fija en barra de tiro o remolque-cuba, accionada por transmisión cardan
- A motor: Ref. BA-75M
CARACTERÍSTICAS
- Caudal máximo: 80.000 litros/hora
- Mangueras: de 90 mm. de diámetro en aspiración y 75 en impulsión

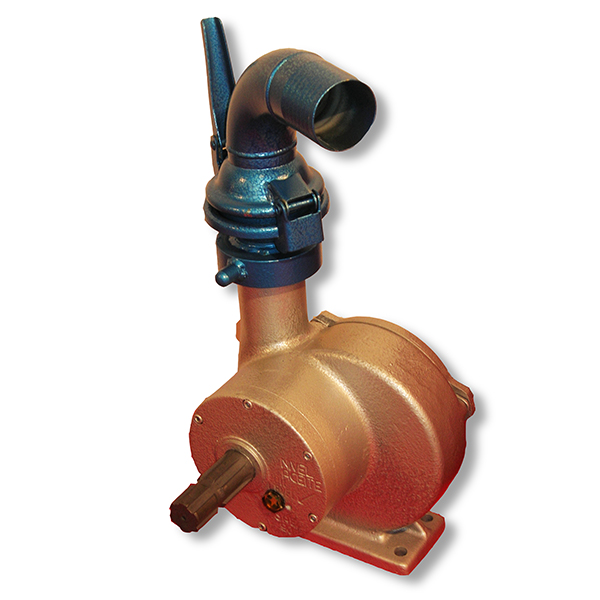

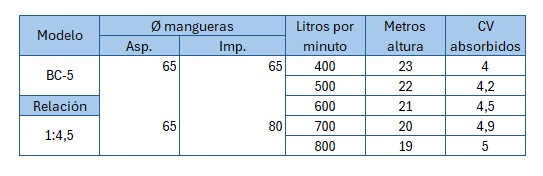

Modelo BC-5 Patas
A TOMA DE FUERZA DE TRACTOR
Para pequeños riegos, transporte de agua o de estiércol líquido.
VERSIONES
- BC-5 normal (suspendida), a toma de fuera universal con giro izquierda-derecha
- BC-5 «patas», accionada con transmisión cardan
- BC-5/IZ, a toma de fuerza universal con giro derecha-izquierda
- BC-5 acoplable a «Pasquali» luneta ( ), giro derecha-izquierda
- BC-5/IZ con acoplamiento a «Lander» o «Goldoni»
CARACTERÍSTICAS
- Funcionamiento a 540 r.p.m
- Rendimiento máximo: 50.000 litros/hora
- Racores de 60 mm. de diámetro en aspiración e impulsión
- 25 m. de altura manométrica
- Se equipa con racores para mangueras, tuercas para su fijación y válvula de pie con esfera de caucho

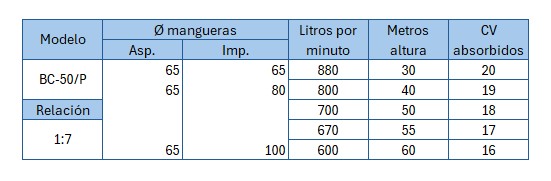

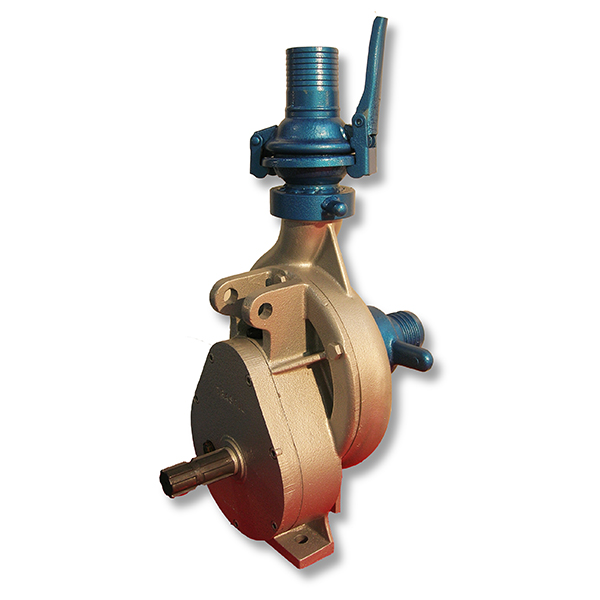

Modelo BC-50P
A TOMA DE FUERZA DE TRACTOR
- Ref. BC-50/M para acoplamiento de motor
- Equipada con racores para manguera y tuercas para su fijación y válvula de pie con esfera de caucho
CARACTERÍSTICAS
- Caudal máximo: 55.000 litros / hora
- 28/30.000 litros / hora a 60 m. altura manométrica
- Racores de 60 mm. de diámetro en aspiración e impulsión
- Media presión

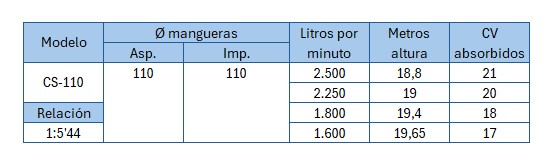

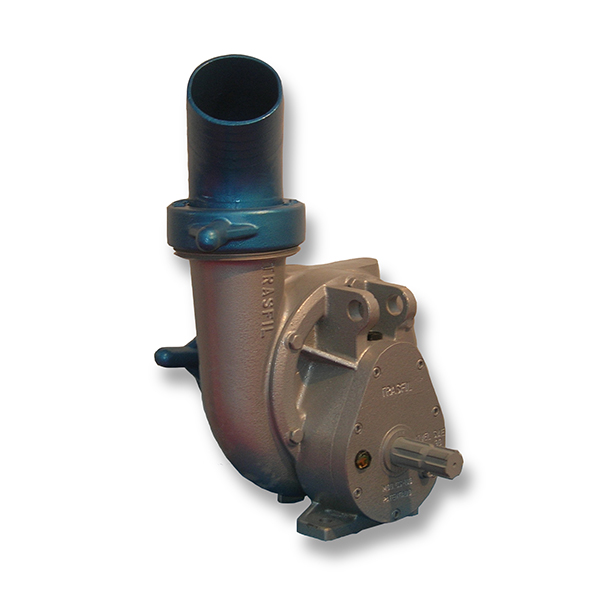

Modelo CS-110
- Relación 1.5’44
- Mangueras: 110 (aspiración e impulsión)
- Litros por minuto: 2.500, 2.250, 1.800, 1.600
- Metros altura manométrica: 18,80 – 19 – 19,40 – 19,65
- CV absorbidos: 21, 20, 18, 17
VERSIONES
A toma de fuerza de tractor de 540 r.p.m:
- CS-110 (suspendida), a toma de fuerza y 3″ punto
- CS-100 (patas), para funcionamiento fija en soporte, accionada por transmisión cardan
- A motor: Ref. CS-110/M
- CS-110 SISTEMA CEBADO: para funcionamiento sin válvula de pie, montando una TRASFIL BT-M para vacío de la manguera de aspiración y una válvula en impulsión
CARACTERÍSTICAS
- Caudal máximo: 140/150.000 litros / hora
- Racores de 110mm en aspiración en impulsión
- Pueden montarse racores de 100
- Equipadas con racores para manguera y tuercas para su fijación
Con las dos versiones SE PUEDE BOMBEAR ESTIERCOL LÍQUIDO

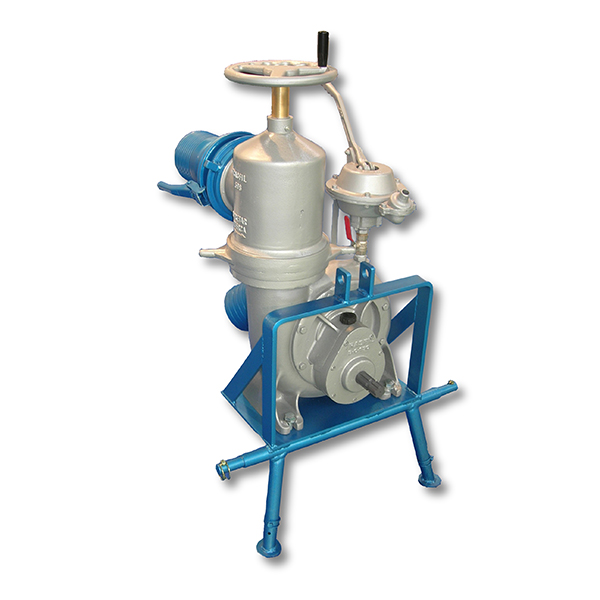

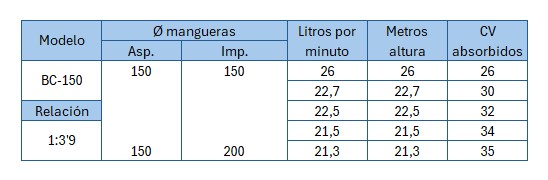

Modelo BC-150
ACCIONADA POR TOMA DE FUERZA DE TRACTOR DE 540 r.p.m.
- Ref. BC-150/M para acoplamiento amotor
- BC-150 SISTEMA CEBADO: para funcionamiento sin válvula de pie se puede suministrar con bomba «TRASFIL» mod. BT-M para vacío (cebado) de la manguera de aspiración; con válvula de en impulsión, racores para mangueras y tuercas para su fijación, filtro para la manguera de aspiración, soporte tripata telescópico al hidráulico, transmisión cardan y abrazaderas
CARACTERÍSTICAS
- 5.500 litros/minuto a 21 m. de altura manométrica
- Mangueras de 150 mm. de diámetro en aspiración en impulsión

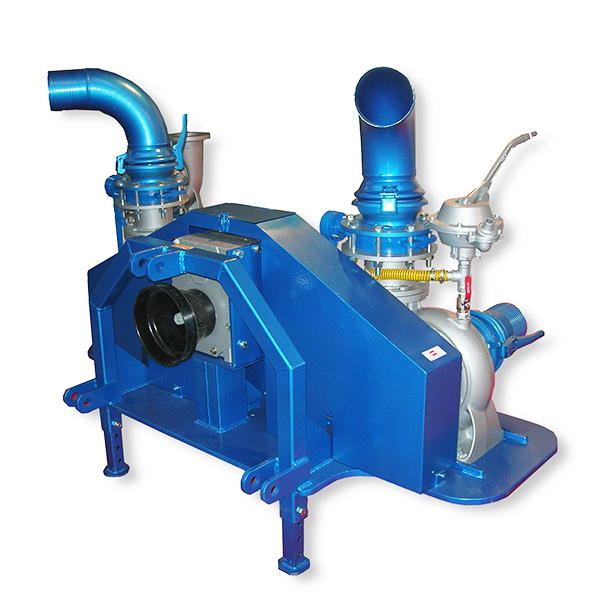

Modelo BC-300
- Caudal: 14.200 l/minuto
- Altura: 25 m.
- Tractor de 90 CV
